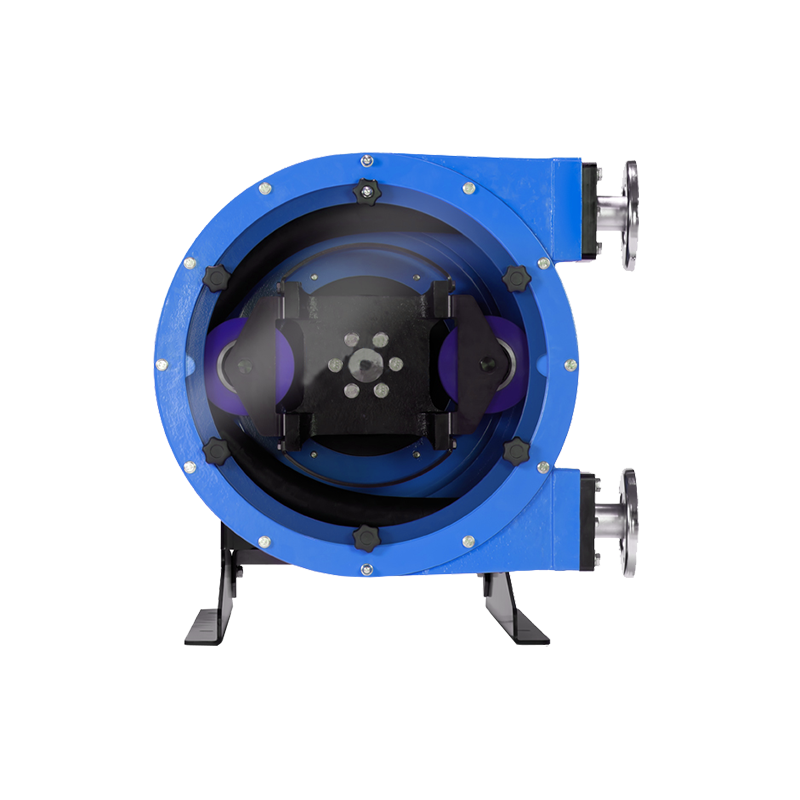

Pompe à tuyau à rouleaux

Données de performances

• Diamètre nominal : DN10~DN150
• Hauteur d'eau claire : 9,5 mètres
• Hauteur maximale : 160 mètres
• Débit : 0,06-100 m³/h
• Pression de décharge maximale : 16 bars
• Vitesse : 0-100 tr/min
• Classe de protection : IP54 - IP65
• Médias applicables : convient à divers milieux, y compris les milieux contenant des solides (boue de résidus miniers, boue de dragage, boue de vernis céramique, mortier de construction, etc.), les milieux corrosifs (divers acides, alcalis, solutions salines et certains liquides chimiques corrosifs, etc.) et les milieux contenant des fibres (tels que la pâte à papier, etc.). (Les supports spécifiques applicables doivent faire référence au matériau du manchon en caoutchouc.)
• Plage de température : -20 ℃-120 ℃ (plage spécifique en fonction du matériau du tuyau)
• Caractéristiques d'écoulement : Faible résistance à l'écoulement et excellentes performances d'écoulement, garantissant un transport efficace des médias.
• Durée de vie : longue durée de vie dans des conditions de fonctionnement normales, en particulier la durabilité du tuyau. Avec un support approprié et un fonctionnement standard, il peut être utilisé pendant une période prolongée.

Méthodes de lecteur et types de structure

• Méthodes d'entraînement : électrique, pneumatique
• Types de structure : type à rouleau, type à sabot, type à tuyau unique, type à tuyaux multiples

Scénarios applicables : Répond aux besoins de la production industrielle à haut débit, tels que le transport des résidus miniers, le transport des boues de scories, le transport de divers milieux corrosifs, le traitement des eaux usées à grande échelle, etc.

La personnalisation est disponible en fonction des besoins.

Caractéristiques du produit

• Économie d'énergie et réduction de la consommation : la pompe à tuyau à rouleau minimise les dommages au tuyau et génère beaucoup moins de chaleur de friction, prolongeant la durée de vie du tuyau jusqu'à 20 % (en fonction du nombre de rotations). En conséquence, il réduit le couple de démarrage et le couple de fonctionnement, réduisant ainsi la consommation d'énergie.
• Forte capacité d'auto-amorçage et tête haute : aucun amorçage n'est requis. La hauteur auto-amorçante atteint 9,5 mètres et la hauteur maximale est de 160 mètres. La pompe à tuyau de type chaussure peut atteindre une pression de refoulement plus élevée, jusqu'à 1,6 MPa.
• Forte capacité d'auto-amorçage et tête haute : aucun amorçage n'est requis. La hauteur auto-amorçante atteint 9. 5 mètres et la hauteur maximale est de 160 mètres.
• Commutateur avant/arrière en un clic : permet un fonctionnement à sec et prend en charge la commutation en un clic entre les directions avant et arrière, permettant une évacuation sûre des blocages du tuyau d'aspiration ou du tuyau de refoulement.
• Large gamme d'applications : transporte facilement divers fluides tels que des fluides à haute viscosité, à faible viscosité, pâteux, de haute pureté, neutres, corrosifs, ainsi que ceux contenant du gaz, de la mousse ou des particules solides dures, tout aussi facilement que le pompage de l'eau.
• Pas de joints ni de composants vulnérables : exempts de joints, de vannes à bille, de diaphragmes, de joints, de rotors immergés, de stators, de pistons, etc., qui sont sujets aux fuites, au colmatage et à la corrosion.
• Super résistance à l'usure : spécialement conçu pour les supports abrasifs. Le tuyau est fabriqué en caoutchouc résistant à l'usure, adapté au transport de fluides abrasifs contenant des impuretés tels que les boues, les eaux usées et le lisier.
• Support après-vente fiable : la conception du rail coulissant facilite le réglage de la pression et le remplacement du tuyau. Avec un remplacement facile des tuyaux et un entretien simple, il garantit des temps d'arrêt courts et des économies.

Caractéristiques structurelles

• Conception légère : réduit considérablement le poids du corps de la pompe et optimise la répartition globale du poids de l'équipement.
• Dissipation thermique efficace : l'énergie cinétique générée par la rotation du rotor de la pompe entraîne l'air dans la cavité de la pompe pour former un flux de circulation, accélérant la dissipation thermique de la cavité de la pompe et réduisant efficacement la température du corps de la pompe pendant le fonctionnement, contribuant ainsi à prolonger la durée de vie globale de la pompe.
• Protection du tuyau : selon les différents points de contrainte du tuyau lorsqu'il est pressé, la conception évidée peut considérablement disperser et réduire la contrainte supportée par le tuyau, prolongeant ainsi la durée de vie du tuyau.

Matériaux

• Matériau du corps de vanne : DN15~200 (acier au carbone, fonte ductile, alliage d'aluminium, acier inoxydable – processus de moulage) / DN250~2000 (acier 45#, acier inoxydable – processus de soudage)
• Matériau du manchon de valve : caoutchouc naturel (NR), monomère d'éthylène propylène diène (EPDM), néoprène (CR), caoutchouc nitrile (NBR), caoutchouc butyle (IIR), caoutchouc fluoré (FKM/Viton), Hypalon (caoutchouc polyéthylène chlorosulfoné), etc.
• Configurations spéciales : personnalisables en fonction des besoins de l'utilisateur (y compris le diamètre, la hauteur d'aspiration, la hauteur, la pression, les matériaux, la direction d'entrée/sortie et le type de moteur – comme un moteur à variateur de fréquence/un moteur à classe de protection élevée/un moteur antidéflagrant/un réducteur à engrenages durcis)

La personnalisation est disponible en fonction des besoins.

Classement des types d'entraînement de pompe à tuyau

Classification du type de structure de pompe à tuyau
