Valve de pompe Anhui Fengchi Manufacturing Co., Ltd. se spécialise dans la production de vannes à manchon, de vannes à manchon pneumatiques, de vannes à guillotine et d'autres produits, en se concentrant sur les solutions de contrôle des fluides dans des conditions de travail difficiles, avec une capacité de conception et de fabrication de produits standardisés et à haute pression de la série de vannes à collier de serrage, est une haute technologie nationale. L'entreprise possède de nombreux brevets d'invention et de modèle d'utilité. As et ses produits sont largement utilisés au niveau national et international dans les grandes mines, et ils présentent les caractéristiques de résistance à l'usure, de résistance à la corrosion, d'absence d'entretien et de rentabilité élevée. C'est un substitut, le meilleur choix pour remplacer les vannes conventionnelles.
Valve de pompe Anhui Fengchi Manufacturing Co., Ltd. a successivement passé la certification du système de gestion de la qualité ISO9001-2015, la certification du système de gestion de l'environnement ISO14000, la certification du système de gestion de la santé et de la sécurité au travail ISO45001, la certification CE de l'UE, la certification Rohs.
L'entreprise dispose d'équipements de vulcanisation à grande échelle, d'équipements de raffinage du caoutchouc et de nombreuses installations d'essai de matières premières en caoutchouc. Capable de concevoir, fabriquer et traiter des produits à grande échelle.
Nous adhérons au principe d'étendre la satisfaction du client grâce à des produits de haute qualité et à une équipe de service professionnelle. Cycle de maintenance des équipements, réduisant les pertes causées par les temps d'arrêt et la maintenance fréquents, offrant ainsi aux clients plus d'avantages. Nous attendons avec impatience votre choix de la vanne de pompe Fengchi et laissez-nous personnaliser une solution de contrôle des fluides personnalisée pour vous en fonction de vos conditions de travail !

Valve de pompe Anhui Fengchi Manufacturing Co., Ltd.
Certificat d'honneur
  • CE
  • ROHS
  • TR-CU(EAC)
  • Certifié système de gestion de la qualité ISO 9001
  • Certificat de certification du système de gestion de l'énergie ISO 50001
  • Certifié ISO 14001 Système de Management Environnemental
  • Certifié ISO 45001 Système de gestion de la santé et de la sécurité au travail
Commentaires sur les messages
Centre de nouvelles
Connaissance de l'industrie

Anhui Fengchi Pump Valve Manufacturing Co., Ltd. est un Fabricant de vannes à manchon basé dans le comté de Jingxian, province d'Anhui, Chine. Nous concevons et fabriquons des vannes à manchon en élastomère à passage intégral pour le contrôle des fluides abrasifs, corrosifs et à haute teneur en solides, ainsi que des vannes à pincement pneumatiques, des vannes à guillotine à lisier et des pompes à tuyau. Notre gamme est utilisée dans les industries minières, de traitement des minéraux, de traitement des eaux usées, de traitement chimique, de production d'électricité et dans les lignes de pâtes et papiers où les vannes classiques à siège métallique s'érodent, se coincent ou fuient.

La vanne à manchon FNC® se ferme en comprimant un manchon en caoutchouc le long de la ligne centrale, de sorte que seul le manchon entre en contact avec le fluide. Cette pièce d'usure unique absorbe l'impact des particules, s'auto-nettoie à chaque coup et offre une fermeture bidirectionnelle de classe V. Nous fournissons des tailles DN15 à DN2000, des pressions nominales PN6 à PN40 et des actionnements manuels, pneumatiques, électriques et hydrauliques.

Notre gamme de vannes à manchon

Nous fabriquons toute la famille FNC® dans une seule usine, depuis les unités standard à corps fermé jusqu'aux vannes de grand diamètre et aux conceptions à corps ouvert pour un service basse pression. Chaque style de corps partage le même principe de manchon à passage intégral, de sorte que la décision de sélection se résume généralement à la pression de la conduite, à la température, à l'espace face à face disponible et à la fréquence d'entretien de la vanne.

Vanne à pincement à corps fermé

Construction FNC® fermée pour usage industriel standard. Ouverture totale, fermeture de la ligne centrale, étanchéité de classe V étanche aux bulles. Convient aux boues minérales, à la boue et à la pâte à papier où la ligne doit rester étanche à l'atmosphère.

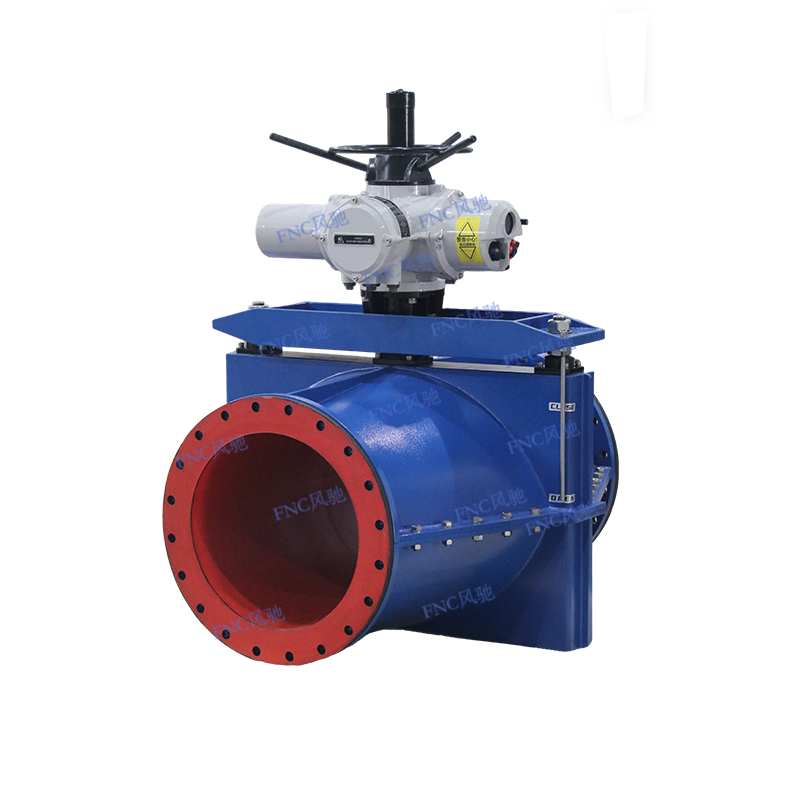

Vannes à manchon de grand diamètre

DN600 à DN2000. Les manchons de grande taille nécessitent des équipements de vulcanisation et de raffinage du caoutchouc à grande échelle, que nous exploitons en interne. Utilisé sur les conduites de transfert de résidus, de sous-verses d'épaississeurs et de gros volumes de boues.

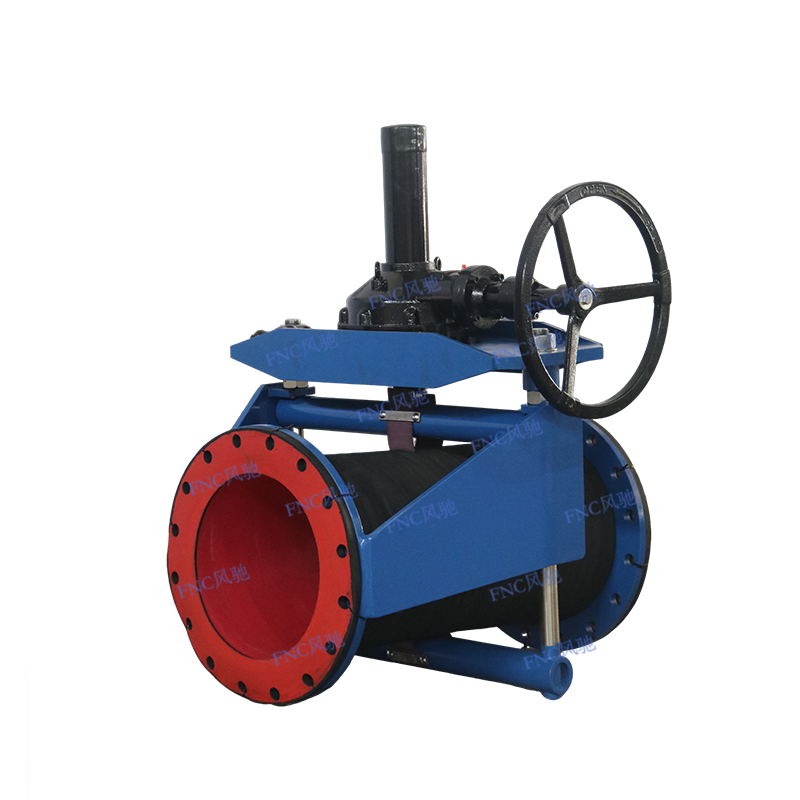

Vannes à manchon à corps ouvert

Construction légère à cadre ouvert à partir de DN80 pour fluides basse pression, basse température et non dangereux. Accès facile aux manchons et tolérance au désalignement des tuyaux et aux vibrations. Norme acier doux, AISI316 sur demande.

Vannes à pincement pneumatiques

Les actionneurs pneumatiques à simple effet et à double effet permettent une fermeture rapide et reproductible et sont adaptés aux lignes automatisées, aux opérations marche/arrêt à cycle élevé et aux zones inflammables ou explosives. Voir notre Vannes à pincement pneumatiques plage de dimensionnement des actionneurs.

Où les vannes à manchon s'intègrent dans le processus

Les vannes à manchon sont choisies là où le fluide détruirait un siège métallique : solides tranchants, pâte fibreuse, boues cristallisantes, lait de chaux, résidus, cendres et solutions chimiques agressives. Étant donné que le manchon se déforme autour des particules au lieu de glisser contre elles, l'usure est répartie sur l'élastomère plutôt que concentrée sur un bord du siège.

  • Extraction minière et traitement des minéraux : alimentation des cyclones, retour des résidus, sousverse de l'épaississeur, lignes de flottation et de remblayage.
  • Eaux usées et eaux usées : dosage de boues brutes, de gravier et de chaux où une fermeture sans blocage compte plus qu'une étanchéité métal sur métal.
  • Traitement chimique : solutions acides, alcalines et salines manipulées avec des manchons EPDM ou NBR et des corps métalliques isolés.
  • Production d'électricité : Boue de calcaire FGD, gestion des cendres et recirculation des cendres résiduelles.
  • Pâtes et papiers : circuits de stockage et de revêtement à haute consistance où la fibre pourrait encrasser un robinet à tournant sphérique ou un robinet-vanne.

Pour les conduites qui nécessitent une vanne d'isolement coulissante à surface dure plutôt qu'un manchon en élastomère, nous construisons également Vannes à guillotine à lisier , et pour les tâches de comptage, nous fournissons des systèmes péristaltiques Pompe à tuyau unités qui partagent le même principe de tuyau et de compression.

Matériaux des pochettes et correspondance des supports

Le manchon en caoutchouc est le composant central et la seule pièce en contact avec le fluide de traitement. Nous sélectionnons le composé à partir des conditions de travail réelles plutôt qu'à partir d'un tableau générique, car la température, le pH, la taille des particules et la concentration en solides modifient tous la durée de vie du manchon.

Matériau du manchon Médias typiques Guide des températures Remarques
Caoutchouc naturel (NR) Boues minérales, boues, pâte à papier ≤ 80 °C Composé standard, bonne résistance à l'abrasion
EPDM Acides, alcalis, solutions salines, eau chaude Jusqu'à 160 °C selon le composé Sélectionné pour sa stabilité chimique et son faible gonflement
NBR Huiles, carburants, boues grasses Jusqu'à 160 °C selon le composé Alternative résistante à l'huile au NR
Autres composés Spécifique à l'application Confirmé par projet Composé au pH, à la taille des particules et à la corrosivité

Les matériaux du corps sont en acier au carbone, en fonte ductile ou en SS304 en standard, avec d'autres options disponibles. Les tiges sont en SS304 et les fixations en SS201, 304 ou 316. Comme le corps ne touche jamais le fluide, un boîtier économique en acier au carbone peut être associé à un manchon haute performance au lieu de transformer l'ensemble de la vanne en un corps en alliage.

Options de connexion et d'actionnement

Nous configurons la vanne en fonction de l'interface de tuyauterie et de la philosophie de contrôle de la ligne. Les connexions à brides sont standard ; Des modèles de plaquettes, filetés, soudés, à serrage et haute pression sont disponibles en fonction de la taille et de la valeur nominale.

Actionnement Compatibilité pression/taille Niveau d'automatisation Service typique
Volant ≤ PN16, DN15–DN200 Manuel Dérivations, petit matériel, laboratoires
Engrenage à vis sans fin ≤ PN25, DN50–DN400 Manuel, lockable Mines souterraines, boues corrosives, service manuel à couple élevé
Pneumatique (simple / double effet) ≤ PN40, DN15–DN1200 Semi-automatique / automatique Marche/Arrêt à cycle élevé, atmosphères explosives
Électrique (tout ou rien / modulant) ≤ PN40, DN15–DN1500 Entièrement automatique Surveillance à distance, contrôle de débit en boucle fermée
Hydraulique PN40–PN160, DN500–DN2000 Semi-automatique / automatique Remplissage haute pression, transport de gros lisiers, arrêt d'urgence
Modulation pneumatique avec positionneur ≤ PN25, DN15–DN600 Entièrement automatique Dosage, régulation de débit, contrôle de concentration

Les actionneurs pneumatiques peuvent être fournis avec des électrovannes, des interrupteurs de fin de course et une préparation de l'air afin que la vanne arrive prête pour le système de contrôle de l'usine. Les unités de modulation électriques acceptent les signaux de commande standard pour le service en boucle fermée. Nous confirmons l'interface lors de la configuration plutôt que de supposer une valeur par défaut.

Valeur technique et contrôle qualité

Nous sommes la principale unité de rédaction de la norme industrielle chinoise pour les vannes à manchon et une entreprise nationale de haute technologie détenant des brevets d'invention et de modèle d'utilité. Notre base de fabrication comprend des équipements de vulcanisation à grande échelle, des équipements de raffinage du caoutchouc et des installations de test des matières premières en caoutchouc, ce qui nous permet de produire des manchons cohérents de grands diamètres plutôt que uniquement de petites tailles standard.

  • Mélange de caoutchouc et vulcanisation en interne : contrôle l’épaisseur, la dureté et l’uniformité de la paroi du manchon, qui régissent directement la qualité de la fermeture et la durée de vie.
  • Tests de matières premières : Le caoutchouc entrant est vérifié avant d’entrer en production, réduisant ainsi les défaillances prématurées des manchons.
  • Usinage de grandes pièces : les composants du corps et de la barre de pincement sont usinés pour s'adapter à la géométrie du manchon et aux dimensions face à face requises.
  • Systèmes de gestion : Gestion de la qualité ISO 9001, gestion environnementale ISO 14001, santé et sécurité au travail ISO 45001 et certification de gestion de l'énergie ISO 50001, ainsi que les certifications EU CE, RoHS et TR-CU (EAC).

Chaque vanne est assemblée autour d'un manchon testé et la géométrie de fermeture est vérifiée afin que le manchon soit étanche le long de l'alésage complet plutôt qu'au niveau d'une seule ligne de contact. Lorsqu'un projet nécessite une inspection documentée, nous convenons de la portée et des enregistrements du test avant la fabrication.

Installation, maintenance et facilité d'entretien

Le manchon à passage intégral ne laisse aucune cavité ni coin mort, de sorte que la conduite s'écoule proprement et que la perte de pression reste faible. La fermeture de la ligne centrale forme un venturi lisse et fermé qui rejette les particules cristallisées à chaque course, c'est pourquoi ces vannes se bloquent rarement, même en cas de service à haute teneur en solides.

  • Installer avec un dégagement suffisant pour le remplacement du manchon ; les conceptions à corps ouvert donnent un accès direct sans retirer la vanne entière.
  • Les unités pneumatiques nécessitent une alimentation en air stable et sec à la pression spécifiée ; une pression d'air fluctuante provoque une fermeture partielle et une usure inégale des manchons.
  • Le manchon est la seule pièce d'usure. Son remplacement redonne à la vanne un état proche du neuf au lieu de remplacer l'ensemble du corps et de l'actionneur.
  • Nous fournissons des manchons de remplacement et pouvons vous conseiller sur les intervalles d'inspection en fonction de la fréquence de course et de la charge en solides.

Le corps et l'actionneur étant réutilisables, le coût du cycle de vie est concentré sur un seul composant consommable. C'est la principale raison pour laquelle nos vannes sont utilisées pour remplacer les vannes classiques à siège métallique sur les lignes abrasives.

Informations que nous utilisons pour configurer votre solution

Pour préparer une configuration et un devis adaptés, nous travaillons à partir du point de travail réel plutôt qu'à partir d'une taille nominale. Les entrées suivantes nous permettent de sélectionner le style de corps, le composé de manchon, la connexion et l'actionneur en un seul passage.

Contribution au projet Pourquoi nous en avons besoin
Diamètre nominal et norme de tuyau Définit la taille de l'alésage et les dimensions face à face
Milieu, concentration en solides et taille des particules Détermine le composé du manchon et la tolérance à l'abrasion
Pression de service et pression nominale Sélectionne le style de corps, le type de connexion et la force de l'actionneur
Plage de température et pH Confirme la compatibilité des élastomères et des matériaux du corps
Actionnement and control signal Adapte la vanne au système de contrôle de l'usine
Fréquence et service du cycle Dimensionne l'actionneur et prédit la durée de vie du manchon
Contrôle, documentation et étendue de la livraison Définit les enregistrements de tests, les exigences d'emballage et d'expédition

Envoyez les conditions de travail et nous vous renverrons une configuration avec le style de corps recommandé, le matériau du manchon, la connexion et l'actionnement, ainsi que les dessins et les données nécessaires à l'approbation. La personnalisation est disponible sur la conception du manchon, le matériau du corps et la disposition des actionneurs.

Foire aux questions

Quelles tailles et pressions nominales Fengchi peut-il fournir ?

Nos vannes à manchon couvrent les diamètres DN15 à DN2000 et PN6 à PN40, avec le calibre exact en fonction de la taille, du type de raccordement et de la méthode d'actionnement. Les vannes de grand diamètre du DN600 au DN2000 sont produites en interne à l'aide de nos équipements de vulcanisation et de raffinage du caoutchouc à grande échelle.

Comment une vanne à manchon permet-elle d'obtenir une fuite nulle avec des solides dans la conduite ?

L'étanchéité provient d'une compression complète du manchon en élastomère le long de la ligne centrale, et non d'un contact métal sur métal. Le manchon s'effondre complètement sur l'alésage, de sorte que les particules, les fibres et les fluides visqueux ne peuvent pas créer de chemin de dérivation. Cela permet un arrêt bidirectionnel de classe V et un autonettoyage à chaque course.

Quel matériau de manchon doit-on utiliser pour un fluide corrosif ou à haute température ?

Les manchons NR standard conviennent aux boues minérales, aux boues et à la pâte à papier jusqu'à 80 °C. Pour les acides, les alcalis et les solutions salines, nous sélectionnons l'EPDM et pour les milieux huileux, le NBR. D'autres composés sont disponibles, avec une capacité de température allant jusqu'à 160 °C selon la formulation. Nous adaptons le composé au pH, à la température, à la taille des particules et à la corrosivité du milieu réel.

Les vannes peuvent-elles être intégrées dans un système de contrôle automatisé ?

Oui. Nous fournissons des actionneurs pneumatiques à simple et double effet, des actionneurs électriques tout ou rien et modulants, des actionneurs hydrauliques et des unités de modulation pneumatiques avec positionneurs. Des électrovannes, des interrupteurs de fin de course et une préparation de l'air peuvent être inclus afin que la vanne s'interface directement avec le système de contrôle de l'usine.

Quel entretien nécessite une vanne à manchon ?

Le manchon est la seule pièce d'usure. Lorsqu'elle atteint la fin de sa durée de vie, le remplacement du manchon redonne à la vanne un état proche du neuf sans remplacer le corps ou l'actionneur. Les conceptions à corps ouvert permettent un accès direct pour un changement de manchon plus rapide. Nous fournissons des manchons de remplacement et pouvons vous conseiller sur les intervalles d'inspection en fonction de la fréquence des cycles et de la charge en solides.

Quelles certifications prennent en charge les vannes à manchon Fengchi ?

Notre fabrication est couverte par les certifications ISO 9001 de gestion de la qualité, ISO 14001 de gestion environnementale, ISO 45001 de santé et sécurité au travail et ISO 50001 de gestion de l'énergie, ainsi que les certifications EU CE, RoHS et TR-CU (EAC). Nous sommes également la principale unité de rédaction de la norme industrielle chinoise pour les vannes à manchon et une entreprise nationale de haute technologie.
