Données de performances

• Diamètre nominal : DN600 ~ DN2000
• Pression nominale : PN6 ~ PN40 (varie selon la taille, le type de connexion et la méthode d'actionnement)
• Classe de fuite : Classe V
• Médias applicables : Pour manchons en caoutchouc standards : boues minérales, boues, pâte à papier, etc. Pour d'autres manchons en caoutchouc en option : Les matériaux de revêtement correspondants sont sélectionnés en fonction des caractéristiques du milieu (telles que la température, la pression, la taille des particules, la corrosivité, etc.).
• Plage de température : Pour manchons en caoutchouc standards : ≤ 80°C. Pour d'autres manchons en caoutchouc en option : Up to 160°C
• Caractéristique de débit : Débit intégral et sans obstruction

Méthodes de connexion et d'actionnement

• Type de connexion : Type à bride

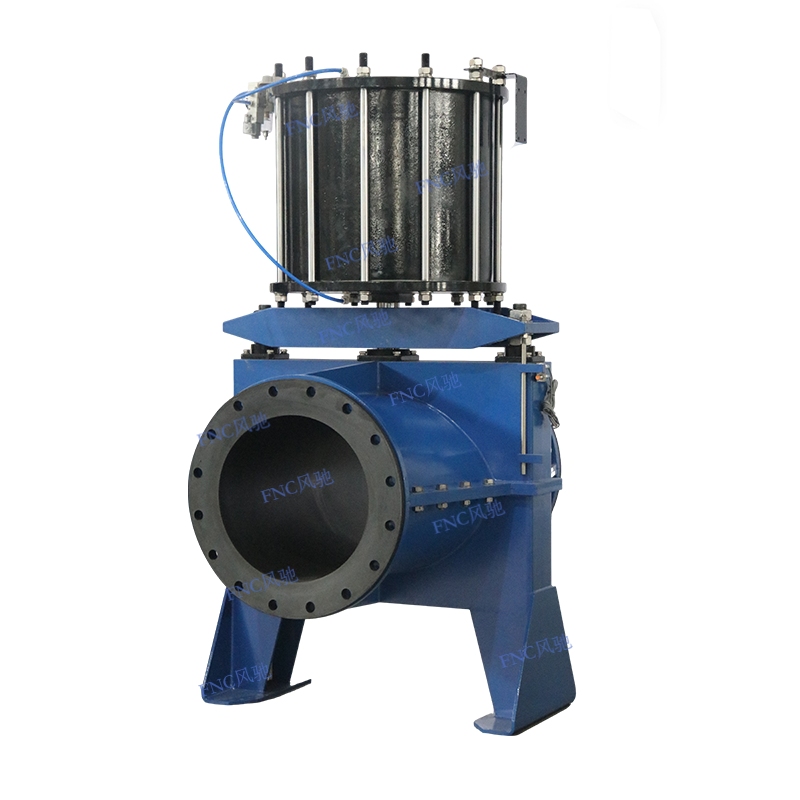

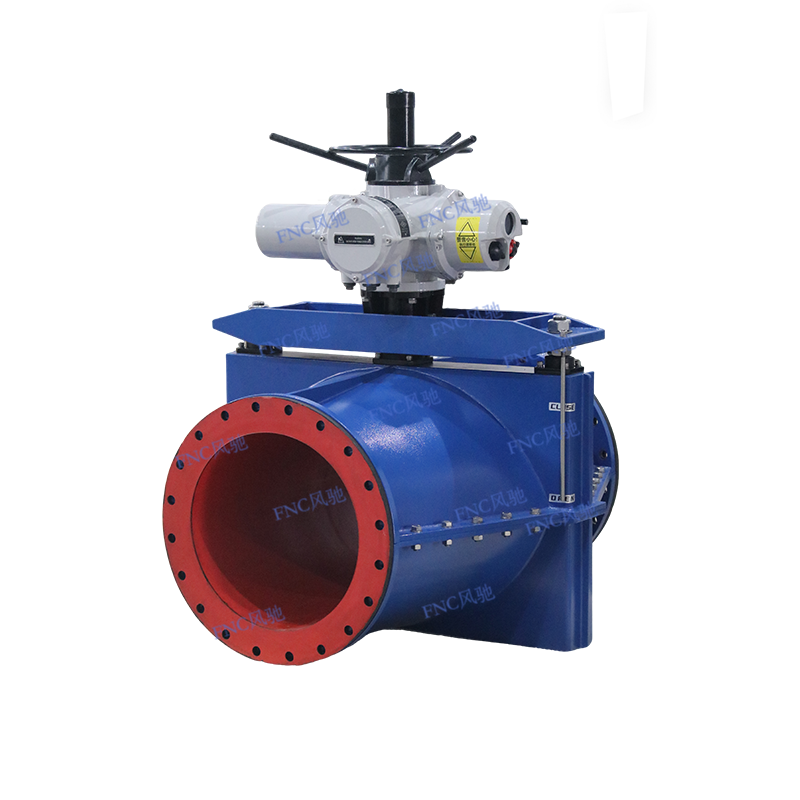

• Méthode d'actionnement : manuel, engrenage à vis sans fin, pneumatique (simple effet, double effet), électrique (type tout ou rien, type modulant), hydraulique, modulant pneumatique (avec positionneur)

Scénarios applicables : Exploitation minière, traitement des eaux usées, processus de contrôle chimique, centrales électriques

La personnalisation est disponible en fonction des besoins.

Caractéristiques du produit

• Conception à passage intégral – aucune restriction de débit ;
• Fermeture de la ligne centrale – prolonge la durée de vie de la bague ;
• Seule la douille entre en contact avec le fluide - il n'existe qu'une seule pièce d'usure ;
• Fonction autonettoyante - pas de bourrage ;
• Plusieurs options de matériaux de traversée - répondent aux exigences de différents supports ;
• Conception robuste - prolonge l'intervalle entre les services de maintenance ;
• La bague en caoutchouc, le « composant central » de la vanne à manchon, est une partie de la vanne qui entre en contact avec le fluide du procédé ;
• Conception de bague personnalisée : la structure de bague la plus appropriée est sélectionnée en fonction des conditions d'application du client ;
• Lorsque la vanne atteint la fin de sa durée de vie, une vanne à manchon « presque neuve » peut être obtenue après remplacement de la traversée.

Caractéristiques structurelles

• Entièrement ouvert : la bague élastique à passage intégral de la vanne à manchon ne présente aucun espace ni coin mort ;
• Processus de fermeture : fermeture de la ligne centrale - cette caractéristique évite les turbulences et l'usure à l'intérieur de la bague. La bague forme un tube Venturi lisse et fermé et réalise un auto-nettoyage à chaque opération ;
• Entièrement fermé : la vanne à manchon assure une fermeture bidirectionnelle sans fuite lorsqu'elle est complètement fermée, adoptant une conception intrinsèquement sûre qui ne nécessite aucun entretien pour les joints.

Matériaux

• Matériau du corps de vanne : acier au carbone, Fonte ductile, SS304 ou autres
• Matériau de la bague : NR, EPDM, NBR, etc.
• Matériau de la tige de valve : SS304.
• Matériau de fixation : SS201, 304, 316

La personnalisation est disponible en fonction des besoins.

Vanne à pincement Tableau de sélection du type de connexion ( P.our référence seulement）

Vanne à pincement Actuation Method Selection Table（ P.our référence seulement）
