Données de performances

Diamètre nominal : DN50 ~ DN1500
Pression nominale : PN16
Classe de fuite : Classe V
Médias applicables : Pour manchons en caoutchouc standards : boues minérales, boues, pâte à papier, etc. Pour d'autres manchons en caoutchouc en option : les fluides applicables varient en fonction de la garniture d'étanchéité et la compatibilité en température diffère également en conséquence.
Plage de température : Pour manchons en caoutchouc standards : ≤ 80°C. Pour autres manchons en caoutchouc en option : Jusqu'à 160°C.
Caractéristique de débit : Débit intégral et sans obstruction

Méthodes de connexion et d'actionnement

Type de connexion : plaquette, à bride, haute pression , Cosse , Fileté , Soudé , Pince
Méthode d'actionnement : manuel (volant / vis sans fin), Type pneumatique marche-arrêt (simple effet/double effet), Type de modulation pneumatique, Électrique( Type marche-arrêt / Type modulant / Antidéflagrant) , Actionnement hydraulique, Actionnement combiné ( Manuel-Pneumatique / Manuel-Électrique)

Scénarios applicables : Mines, industrie du phosphore, centrales électriques, industries sidérurgiques et autres industries métalliques, industrie des pâtes et papiers, usines chimiques, industrie de l'alumine, cimenteries, etc.

La personnalisation est disponible en fonction des besoins.

Caractéristiques du produit

Une étanchéité à 100 % aux bulles garantit une absence totale de fuite du côté aval ;
La conception à double siège permet un débit bidirectionnel et la fermeture de la vanne ;
Le passage d'écoulement dégagé élimine les turbulences et réduit la perte de pression lorsque le fluide passe à travers la vanne ;
Pas de cavité de siège, ce qui empêche l'accumulation de particules solides et assure une fermeture fiable de l'obturateur ;
Un joint secondaire avec des performances d'auto-ajustement dynamique ;
Pas besoin de garniture de porte ou de tige, éliminant les fuites de garniture et les travaux de maintenance ;
Système de lubrification longue durée et durable ;
Aucun composant métallique en contact direct avec le coulis ;
Conception de support flexible : l'écrou de tige peut être démonté par le haut et remplacé sur site pour l'actionnement du cylindre ou l'actionnement de l'engrenage conique sans soudure ;
Les supports de positionnement d'ouverture/fermeture sont standard pour les tailles DN400 et inférieures, et des broches à position fixe fournies par l'usine ou préparées par l'utilisateur peuvent être sélectionnées.

Caractéristiques de conception

La conception du support robuste adopte un écrou de tige amovible sur le dessus, facilitant l'installation d'engrenages coniques ou d'actionneurs pneumatiques sans soudure ;
Les supports de positionnement d'ouverture/fermeture sont standard (pour les tailles DN400 et inférieures) ;
En position ouverte, la vanne en acier inoxydable peut être complètement retirée du lisier, permettant ainsi l'inspection ou le remplacement de la vanne sans démonter la vanne ;
La porte en acier inoxydable 316 est une configuration standard ;
Le joint secondaire à auto-ajustement dynamique maintient la lubrification ;
Bague d'étanchéité élastique FENGCHI remplaçable sur site pour une installation facile ;
Passage d'écoulement dégagé, pas de contact métal sur métal, pas de blocs de guidage ni de rainures en forme de coin ;
La conception de la bague à double étanchéité fournit une fermeture de type « plaque aveugle » lorsque la vanne est fermée ; les bagues d'étanchéité s'ajustent étroitement pour isoler la pression moyenne, éliminant ainsi le besoin de joints de bride ;
La norme de perçage de la bride du corps de vanne monobloc est PN10, avec perçage PN16/ANSI B16.5/150 en option ;
La course contrôlable de la zone de rinçage empêche le portail de s'insérer trop profondément dans la bague d'étanchéité en position fermée, réduisant ainsi la contrainte sur la bague d'étanchéité et la possibilité de déchirure de la bague ; tous les boulons sont équipés de rondelles de blocage en dessous.

Matériaux

Matériau du corps de vanne : fonte ductile, SS304 ou autres
Matériau de la bague : NR, EPDM, NBR, etc.
Matériau de la tige de valve : SS304.
Matériau de la porte : SS304, 316, 2205, 2507
Matériau de fixation : SS201, 304, 316
Matériau du joint secondaire : EPDM

La personnalisation est disponible en fonction des besoins.

Tableau de sélection du type de connexion de vanne à guillotine à lisier ( Pour référence seulement）

Type de connexion	Gamme de tailles appropriée	Plage de pression nominale	Avantages principaux
Connexion à bride	DN15 ~ DN2000	PN10 ~ PN40	Connexion ferme, étanchéité fiable, résistante au coulis impact, montage/démontage facile et pratique pour un entretien ultérieur et le remplacement des vannes
Connexion de plaquette	DN15~DN600	≤PN16	Structure compacte, petite taille, poids léger, permet d'économiser espace et coûts d'installation, adaptés à une installation rapide exigences d'installation
Connexion des cosses	DN100~DN600	PN10 ~ PN25	Installation flexible, permet un démontage indépendant de la vanne sans affecter le système de pipeline, étanchéité supérieure performances par rapport aux connexions de type plaquette ordinaires
Connexion filetée	DN15~DN50	≤PN10	Structure simple, installation rapide, faible coût, taille compacte adaptée aux espaces étroits
Connexion soudée	DN15~DN300	PN40 ~ PN160	Aucun risque de fuite, haute résistance de connexion, résistant à haute pression, vibration et impact de boue, adapté pour un fonctionnement fixe à long terme
Connexion par pince	DN15~DN100	≤PN16	Montage et démontage rapides, sans impasses, facile à nettoyer, répond aux exigences hygiéniques

Tableau de sélection de la méthode d'actionnement des vannes à guillotine à lisier （ Pour référence seulement）

Catégorie d'actionnement	Type spécifique	Gamme de tailles appropriée	Plage de pression nominale	Avantages principaux

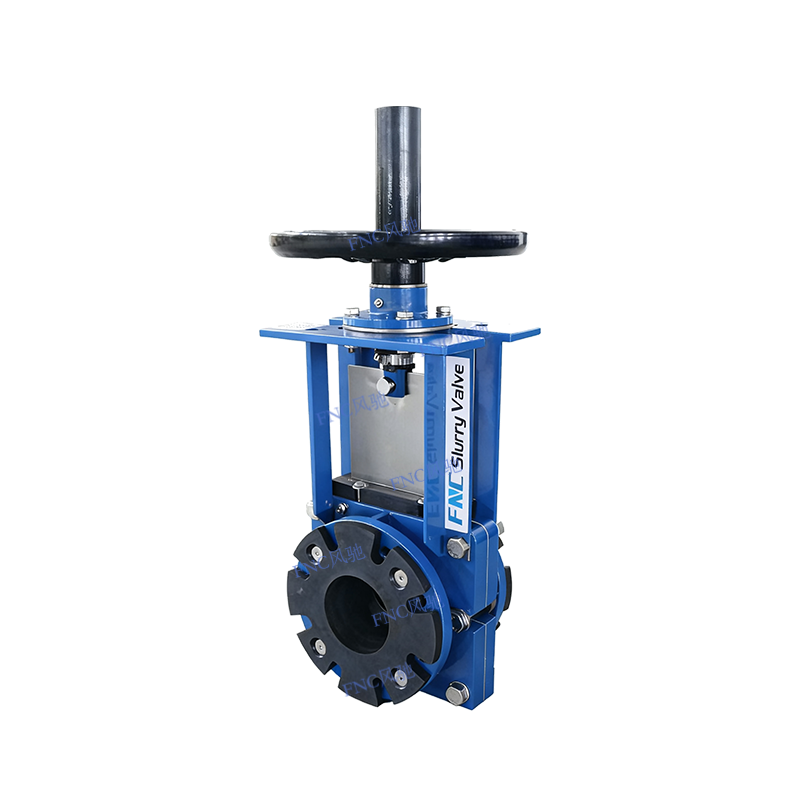

Actionnement manuel	Actionnement du volant	DN15~DN100	≤PN16	Faible coût, taux de défaillance extrêmement faible, maintenance minimale, fonctionnement intuitif

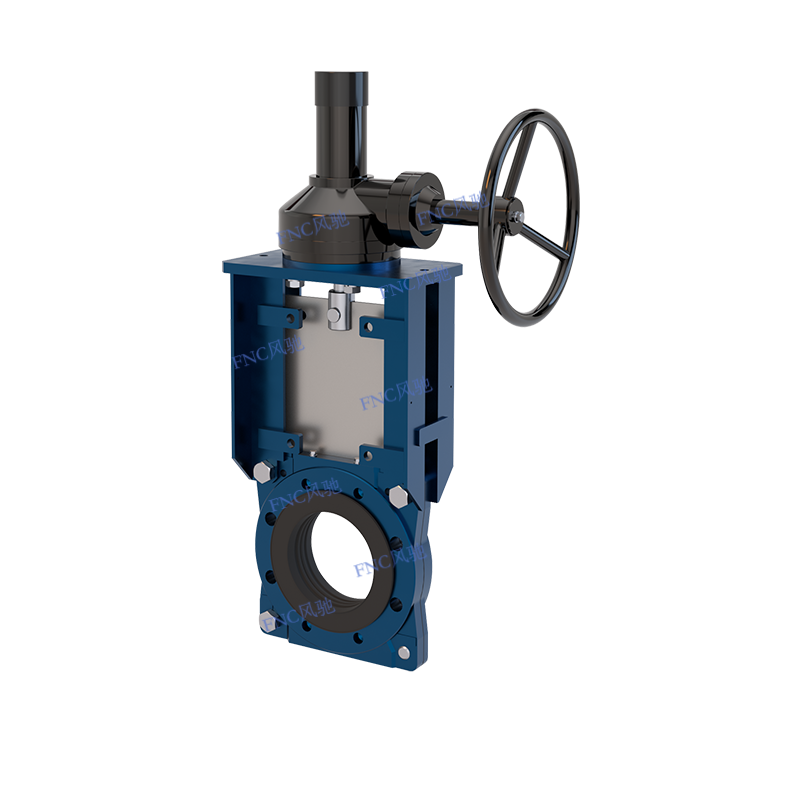

Actionnement manuel	Actionnement par engrenage à vis sans fin	DN50~DN400	≤PN25	Amplification significative du couple, fonctionnement fluide, haute précision d'ouverture/fermeture, empêche l'impact du coulis sur le portail.

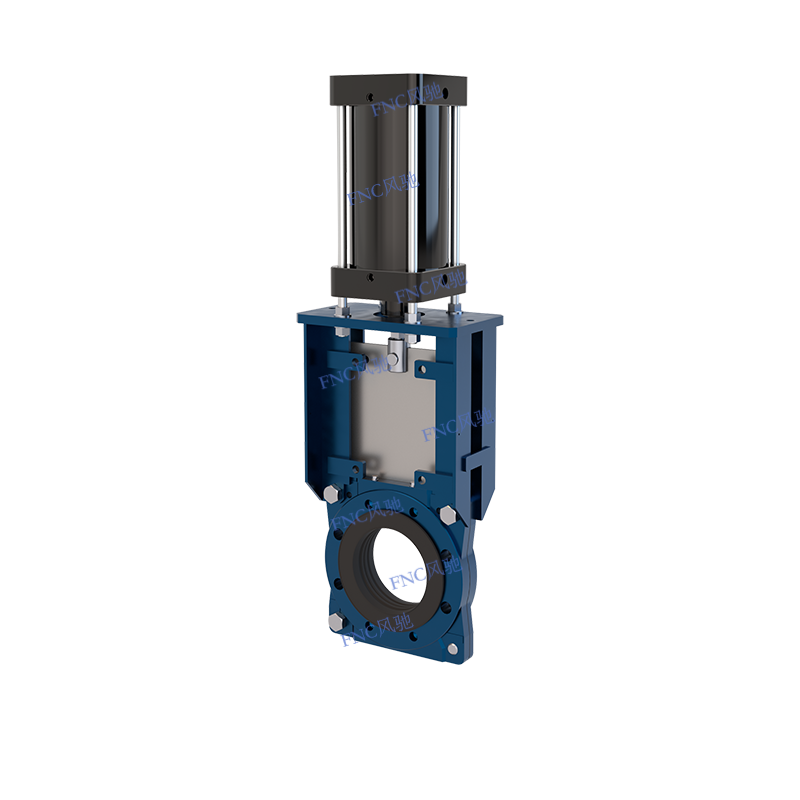

Actionnement pneumatique	Type pneumatique marche-arrêt (simple effet/double effet)	DN100~DN1200	≤PN40	Réponse rapide (1 à 5 secondes), résistant aux environnements difficiles (antipoussière, antidéflagrant), adapté au fonctionnement à haute fréquence, empêche le blocage du lisier
Actionnement pneumatique	Type modulant pneumatique	DN50~DN800	≤PN40	Haute précision de régulation, contrôle précis du débit, évite l'impact sur le pipeline, adapté au contrôle en boucle fermée

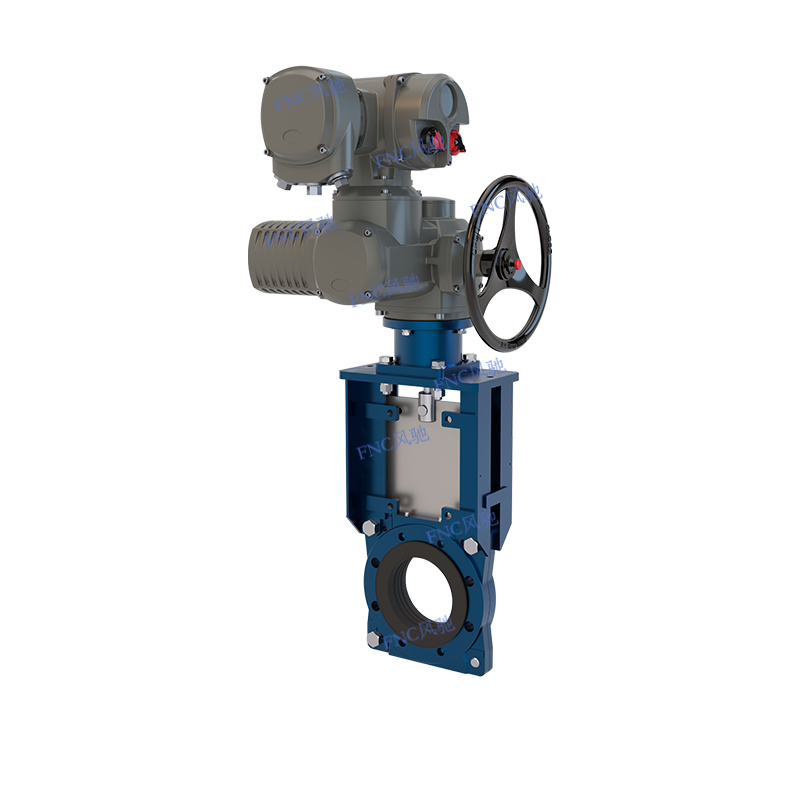

Actionnement électrique	Type électrique marche-arrêt	DN300~DN150 0	≤PN40	Degré élevé d'automatisation, fonctionnement permettant d'économiser du travail, adapté aux applications de grand diamètre et à couple élevé, aucune opération manuelle sur site n'est requise
Actionnement électrique	Type de modulation électrique	DN100~DN1200	≤PN40	Large plage de régulation, haute précision de contrôle, s'adapte au réglage dynamique du débit, intégrable aux systèmes automatisés
Actionnement électrique	Actionnement électrique antidéflagrant	DN100 ~ DN1000	≤PN40	Combine la fonction de télécommande avec des performances antidéflagrantes, adaptées aux environnements dangereux

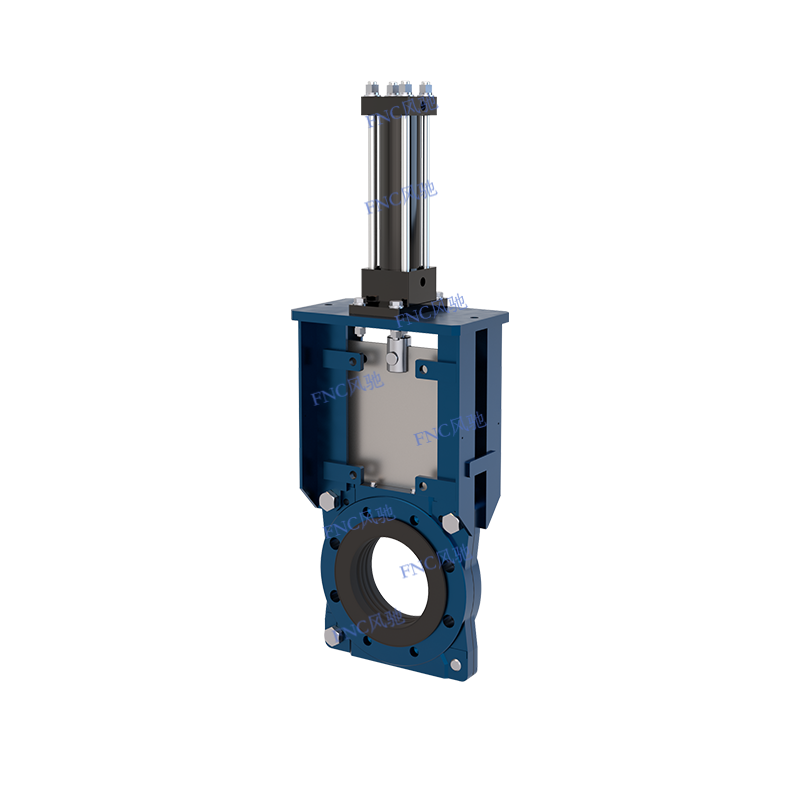

Actionnement hydraulique	Actionnement hydraulique	DN800~DN2000	PN40 ~ PN160	Couple de sortie extrêmement élevé (2 à 3 fois celui de l'actionnement pneumatique/électrique), forte résistance aux chocs, adapté aux conditions de fluctuation à haute pression et à haute pression
Actionnement combiné	Actionnement combiné manuel-pneumatique/manuel-électrique	DN50~DN800	≤PN40	Double protection, empêche la défaillance des vannes due à une panne de courant, répond aux exigences de sécurité pour les pipelines critiques
