Vannes à manchon pneumatiques expliquées : conception, applications et guide de sélection

Ce qui différencie les vannes à manchon pneumatiques des vannes conventionnelles

Dans l'ingénierie de contrôle des fluides, la plupart des types de vannes reposent sur des composants mécaniques (vannes, billes, bouchons ou disques) qui entrent en contact direct avec le fluide circulant dans le système. Ces pièces internes sont sujettes à l'usure, à la corrosion et à l'encrassement, en particulier lorsque le fluide contient des solides abrasifs, des produits chimiques agressifs ou des boues visqueuses. Les vannes à manchon pneumatiques adoptent une approche fondamentalement différente. Plutôt que d'insérer une obstruction mécanique dans le chemin d'écoulement, ils utilisent un manchon en caoutchouc flexible comme seul composant d'écoulement. Lorsque de l'air sous pression est introduit dans le boîtier de la vanne entourant le manchon, il comprime le manchon de l'extérieur, le pinçant et arrêtant l'écoulement. Lorsque la pression de l'air est relâchée, le manchon revient à sa position ouverte d'origine sous sa propre élasticité, rétablissant le débit complet sans qu'aucune pièce mécanique ne touche jamais le fluide.

Cette philosophie de conception donne à commande pneumatique vannes à pincement un avantage décisif dans les applications où les vannes conventionnelles tombent en panne prématurément ou nécessitent un entretien trop fréquent. L'absence de composants mécaniques internes signifie qu'il n'y a pas de sièges à éroder, pas de tiges à corroder et pas de cavités où les fluides peuvent s'accumuler et provoquer des blocages. Le résultat est une vanne intrinsèquement autonettoyante, hautement fiable et exceptionnellement bien adaptée aux environnements industriels exigeants.

Comment fonctionne le mécanisme du manchon en caoutchouc dans la pratique

Le manchon de vanne en caoutchouc est l'élément technique déterminant de chaque vanne à manchon pneumatique. Il s'agit du seul composant avec lequel le fluide du procédé entre en contact, ce qui signifie que le choix du matériau du manchon est la décision la plus critique dans le processus de spécification des vannes. Le manchon doit être chimiquement compatible avec le fluide, capable de résister aux températures de fonctionnement et suffisamment flexible pour effectuer plusieurs milliers de cycles d'ouverture-fermeture sans fissuration par fatigue ni déformation permanente.

Le principe de fonctionnement est simple mais efficace. L'air sous pression – fourni à partir d'une conduite d'air comprimé standard – est dirigé dans l'espace annulaire entre le boîtier extérieur de la vanne et le manchon en caoutchouc. À mesure que la pression de l’air augmente, elle agit uniformément sur la surface extérieure du manchon, le faisant s’effondrer simultanément de tous les côtés vers l’intérieur. Cette compression circonférentielle uniforme produit un joint complet et étanche sur tout l’alésage de la vanne. Contrairement aux vannes à vanne ou aux vannes papillon, qui créent une étanchéité par contact mécanique linéaire ou rotatif, le mécanisme de pincement élimine les turbulences, les chutes de pression et l'usure par obstruction partielle que ces conceptions produisent aux positions intermédiaires.

Lorsque l'air comprimé est évacué du boîtier - soit par évacuation dans l'atmosphère, soit par l'état de commutation du système de commande - l'élasticité inhérente du manchon en caoutchouc le fait revenir à sa forme cylindrique complètement ouverte. Cette action d'auto-restauration ne nécessite aucun ressort de rappel, aucun mécanisme d'inversion de l'actionneur et aucune assistance externe, ce qui simplifie la conception globale du système et réduit les points de défaillance potentiels.

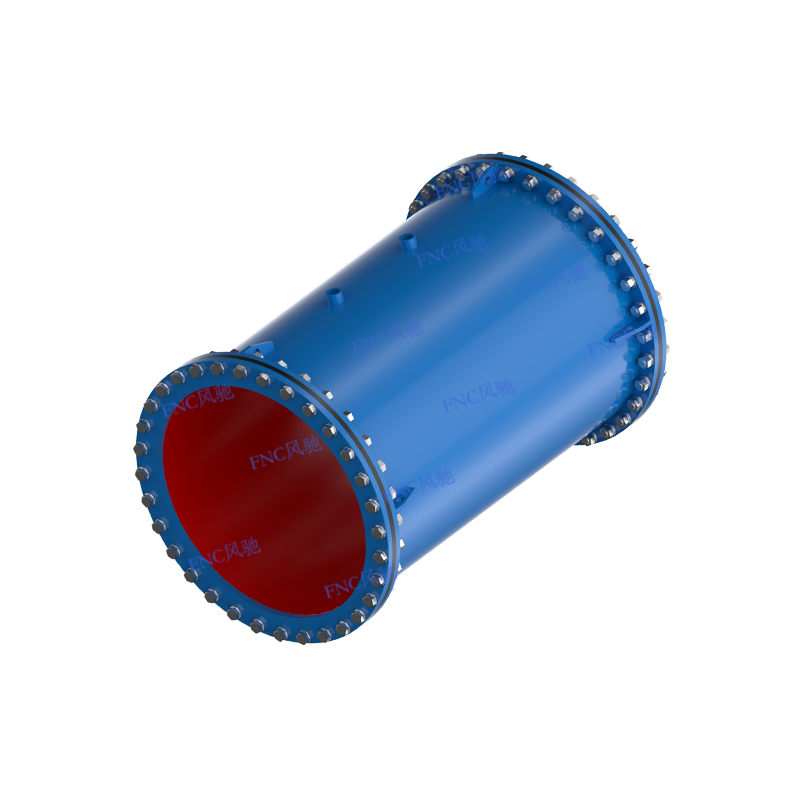

Norme Vannes à pincement pneumatiques : Conception de base et spécifications

Norme air operated pinch valves represent the most widely used configuration in industrial fluid control. They are designed for straightforward on/off service — fully open or fully closed — in applications where the primary requirements are reliable shutoff, low maintenance, and resistance to abrasive or corrosive media. The standard configuration consists of a rigid outer casing, typically manufactured from cast iron, carbon steel, or stainless steel, and a replaceable rubber sleeve that runs the full internal length of the valve body.

Le boîtier remplit deux fonctions : il fournit la rigidité structurelle nécessaire pour contenir la pression de l'air d'actionnement et il protège le manchon en caoutchouc des dommages mécaniques externes. Les ports d'entrée d'air sur le boîtier se connectent à l'alimentation en air comprimé de l'usine via une électrovanne ou une commande manuelle, permettant à la vanne d'être intégrée dans des systèmes de contrôle de processus automatisés avec une complexité minimale. Les vannes à manchon pneumatiques standard sont disponibles dans une large gamme de tailles d'alésage nominales, généralement de 10 mm à 400 mm ou plus pour les applications industrielles lourdes, et sont conçues pour des pressions de fonctionnement qui varient selon le matériau du manchon et la conception du boîtier.

Les principaux paramètres de spécification des vannes à manchon pneumatiques standard comprennent :

• Diamètre nominal de l'alésage : détermine la capacité de débit et doit correspondre au diamètre du pipeline pour des performances optimales
• Matériau du manchon : caoutchouc naturel, EPDM, NBR, néoprène ou silicone en fonction de la chimie du fluide et de la plage de température
• Matériau du boîtier : fonte pour usage général, acier inoxydable pour environnements hygiéniques ou corrosifs
• Plage de pression d'air d'actionnement — généralement de 4 à 8 bars, bien que cela varie en fonction de la taille de la vanne et de la dureté du manchon
• Type de connexion d'extrémité : à bride, filetée ou à enfiler pour s'adapter à différentes configurations de pipeline
• Position de sécurité — normalement ouverte ou normalement fermée, déterminée par la configuration de l'air de commande

Industries et applications où les vannes à manchon excellent

Les vannes à manchon pneumatiques ont établi une forte présence dans un large éventail d'industries, précisément parce que leurs avantages de conception s'alignent sur certains des scénarios de contrôle des fluides les plus difficiles dans le traitement industriel. Toute application impliquant des fluides susceptibles d'endommager, d'obstruer ou de corroder une vanne conventionnelle est un candidat sérieux pour la technologie des vannes à manchon.

Extraction minière et traitement des minéraux

Les boues contenant des particules abrasives grossières (concentrés de minerai, résidus et eaux de traitement chargées de solides fins) détruisent rapidement les sièges et joints de vannes classiques. Les vannes à manchon pneumatiques traitent ces fluides facilement, car les particules abrasives passent à travers l'alésage lisse et dégagé du manchon en caoutchouc sans créer d'usure sur aucune surface métallique. Le manchon lui-même est le seul composant d'usure, et son remplacement est simple et peu coûteux par rapport au coût de reconstruction d'un ensemble vanne classique.

Traitement des eaux usées et eaux usées

Les eaux usées et les eaux usées contiennent des matériaux fibreux, des gravillons et des solides biologiques qui bloquent et encrassent les vannes conventionnelles. La conception à passage intégral et résistante au colmatage des vannes à manchon pneumatiques standard permet à ces matériaux de passer sans obstruction. L'action de pincement fournit également un effet d'essuyage lors de la fermeture, éliminant la zone d'étanchéité de toutes fibres ou particules piégées et garantissant une fermeture fiable à chaque cycle.

Traitement chimique et pharmaceutique

Les produits chimiques agressifs qui attaquent les composants internes des vannes métalliques sont contenus en toute sécurité dans le manchon en caoutchouc résistant aux produits chimiques. Les applications pharmaceutiques bénéficient de l'alésage hygiénique et sans crevasses du manchon, qui empêche la croissance bactérienne et simplifie la validation du nettoyage. Les manchons en silicone répondent en particulier aux exigences FDA et USP Classe VI pour le contact direct avec les milieux pharmaceutiques.

Production d'aliments et de boissons

Les produits alimentaires visqueux (sauces, purées et produits laitiers) s'écoulent à travers des vannes à manchon sans les chutes de pression ni les restrictions de débit imposées par les vannes à membrane ou à papillon. La compatibilité de nettoyage sur place des manchons en caoutchouc de qualité alimentaire fait des vannes à manchon pneumatiques un choix pratique et hygiénique pour les lignes de production alimentaire.

Sélection du matériau de manchon approprié pour votre application

Étant donné que le manchon en caoutchouc est le seul composant en contact avec les fluides du procédé, le choix du matériau constitue la décision technique la plus importante dans la spécification de toute vanne à manchon pneumatique. L’utilisation d’un matériau de manchon incompatible entraînera une dégradation rapide, une perte des performances d’étanchéité et une contamination potentielle du flux de processus. Le tableau suivant fournit un guide pratique des matériaux de manchons les plus courants et de leurs applications appropriées :

Installation, maintenance et coût total de possession

L’un des arguments pratiques les plus convaincants en faveur des vannes à manchon pneumatiques – et des vannes à manchon pneumatiques standard en particulier – est leur faible coût total de possession sur toute leur durée de vie. Le prix d'achat initial d'une vanne à manchon est généralement comparable ou inférieur à celui de vannes à bille ou papillon équivalentes conçues pour des conditions de service similaires. Mais le véritable avantage en termes de coûts apparaît au fil du temps, grâce à des dépenses de maintenance réduites et à des intervalles d'entretien prolongés.

L’installation est simple. Les vannes à manchon pneumatiques standard sont des dispositifs en ligne qui se connectent à une tuyauterie à brides standard, nécessitent uniquement une connexion d'alimentation en air comprimé et peuvent être câblées dans des circuits de commande d'électrovannes existants sans modification. Il n'est pas nécessaire de recourir à des supports de tuyaux spéciaux, des supports d'actionneur ou du matériel de montage complexe. L'orientation des vannes est flexible : les vannes à manchon peuvent être installées horizontalement, verticalement ou à n'importe quel angle sans affecter les performances, à condition que le raccordement d'air de commande reste accessible.

L'entretien des vannes à manchon pneumatiques se limite presque entièrement à l'inspection et au remplacement périodiques des manchons. Le manchon étant le seul composant d'usure, le personnel de maintenance n'a pas besoin de démonter le boîtier, de remplacer les sièges, de rectifier les faces d'étanchéité ou de remballer les joints de tige. Le remplacement des manchons sur la plupart des vannes à manchon pneumatiques standard peut être effectué en moins de trente minutes par un seul technicien équipé d'outils manuels de base, ce qui réduit considérablement les temps d'arrêt pour maintenance par rapport aux types de vannes conventionnelles. Le coût d'un manchon de remplacement ne représente qu'une petite fraction du coût d'un ensemble de vanne complet, ce qui rend le budget de maintenance à long terme prévisible et gérable.

Lors de l'évaluation du coût total de possession des vannes à manchon pneumatiques, les facteurs suivants les favorisent systématiquement par rapport aux alternatives conventionnelles :

• Aucune pièce métallique interne susceptible de se corroder, de s'éroder ou de se gripper — éliminant les modes de défaillance les plus courants des vannes conventionnelles en service abrasif ou corrosif
• Le remplacement des manchons comme seule tâche de maintenance — réduisant à la fois le temps de main-d'œuvre et les besoins en stocks de pièces de rechange
• Conception à passage intégral qui élimine la chute de pression et permet le raclage ou le rinçage de la conduite sans retirer la vanne
• Actionnement simple à air comprimé qui s'intègre à tout système de commande pneumatique standard sans instrumentation supplémentaire
• Longue durée de vie des manchons dans les applications appropriées — dépassant souvent un million de cycles dans des conditions de fonctionnement optimisées

Pour les ingénieurs de procédés et les responsables des achats évaluant les solutions de vannes pour les applications de fluides difficiles, les vannes à manchon pneumatiques - en particulier les vannes à manchon pneumatiques standard dans les services marche/arrêt de routine - offrent systématiquement le coût combiné d'acquisition, d'exploitation et de maintenance le plus bas. Leur simplicité mécanique, leur polyvalence matérielle et leur résistance inhérente aux modes de défaillance qui font augmenter les coûts dans les installations de vannes conventionnelles en font l'une des technologies de contrôle des fluides les plus fiables et les plus rentables disponibles dans toute la gamme des applications industrielles modernes.
